建準主推 5G基站設備薄型化熱板和水冷板最佳散熱方案

2021.11.09

隨著5G建設蓬勃發展,資料處理傳輸的流量大幅提升,基站設備擔任訊號收發的關鍵角色,內部系統運算晶片溫度和功耗瓦數也以倍數成長,因此,5G基站散熱方案設計的主要重點是如何在有限空間內快速消散大功率系統運作所產生的極高溫。

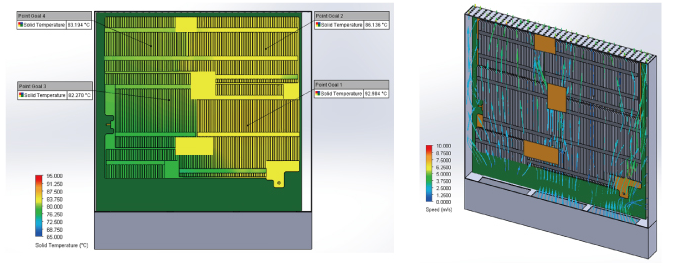

5G DU大面積的薄型熱板模組解決方案
5G DU系統的侷限空間(350x300x50 mm),建準依客戶系統結構提供超大面積薄型熱板模組,緊密覆蓋於系統熱源,快速均勻擴散熱源的溫度;另外,考量個案系統嚴峻的戶外環境下運作,採用全化鎳塗層技術提升整體散熱模組的抗氧化力,以維持長效高效散熱性能,確保系統穩定運作。

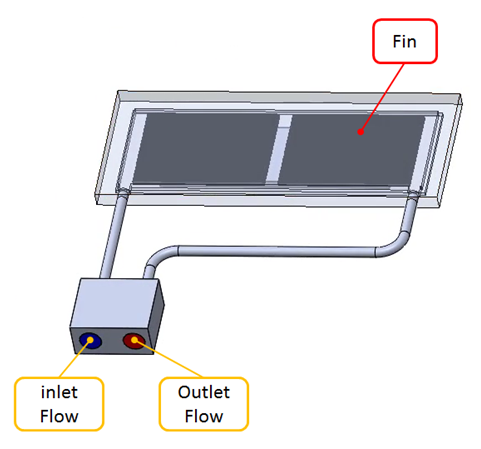

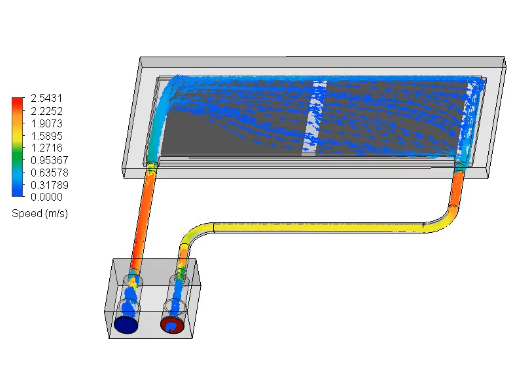

超薄型水冷板解決方案
內建於5G 基站設備內的散熱模組需要在有限空間提供多發熱源零件高效散熱,建準團隊依客戶系統結構 量身打造超薄型水冷板 (200x100x15mm),可輕易組裝在系統機架,TDP依系統散熱需求加成;並透過客製化管狀流道設計,環繞於主機板眾多零組件間,穩定輸送液體流經多處熱源,快速排出系統內的高溫,有效散熱,以保持基站信號高速傳輸的運作。



SUNON多元的冷卻模組散熱解決方案可客製化設計,適用於5G各式基站設備結構,能有效解決5G系統的高溫問題;SUNON提供一條龍完整服務從協同設計、建模、系統熱源散熱模擬、到模組驗證評估等,提供打造高熱傳導、高效均勻散熱模組,迅速降低系統溫度,滿足客戶的解熱需求,以維持5G 基站高速電訊傳輸的最佳品質。
